精度不打折，效率百倍跃升！普利生微纳 3D 打印如何打破“慢工细活”？

上海普利生三维科技有限公司（以下简称“普利生”）自主研发的亚像素微扫描技术（SMS），正是为打破这一行业效率困局而生。它并非用精度换速度，而是在保持2μm光学精度、最小层厚1μm的前提下，提升打印效率，让微纳精密零件的生产真正迈入“又快又好又省”的新阶段。

亚像素微扫描如何实现"又快又精"

极致的速度，源于创新的技术路径。普利生的亚像素微扫描技术（SMS）经过了三个维度的技术突破：

• 微透镜阵列缩束：将面投影光斑压缩至亚像素级别，光学精度达至2μm；

• 压电陶瓷微振动扫描：通过物理振动控制亚像素光斑，实现精密的空间排列；

• 亚像素电控技术：精准控制光斑的亮灭，真正做到了像素级别内的精细划分。




这三项技术的协同工作，让普利生的设备实现了2μm的稳定打印精度，尺寸公差控制在±5μm以内，并且无需拼接的全幅面曝光消除了传统微纳3D打印由于多次拼接带来的误差累积。

更重要的是，普利生设备所有零部件均可做到完全国产化，核心零部件国产化率达100%，解决了关键元器件“卡脖子”的问题。目前，这项技术已获得国内自主研发认证以及欧洲、美国、日本的相关授权证书，核心技术与设备的自主可控，让普利生在精度与速度的竞争中底气十足。

多场景效率落地，各行各业实现研发 & 交付双重提速

生物医药・微流控芯片领域

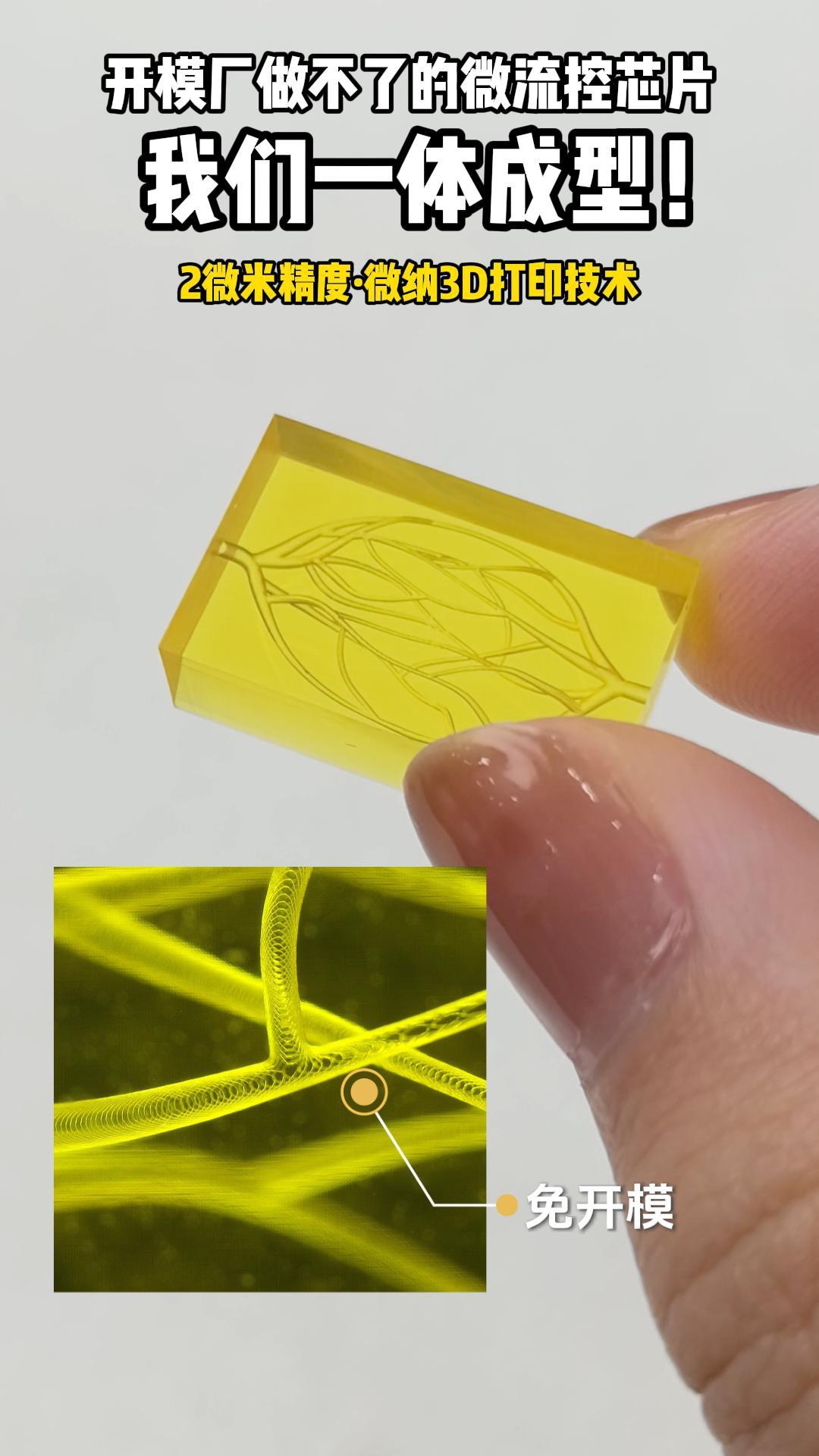

普利生微纳3D打印1小时可产出多片高精度微流控芯片，微沟槽最小宽度20μm，流道一体成型无需键合，药物筛选、类器官实验迭代周期缩短80%，高校、药企科研项目结题效率大幅提升。

精密电子 & 光通信行业

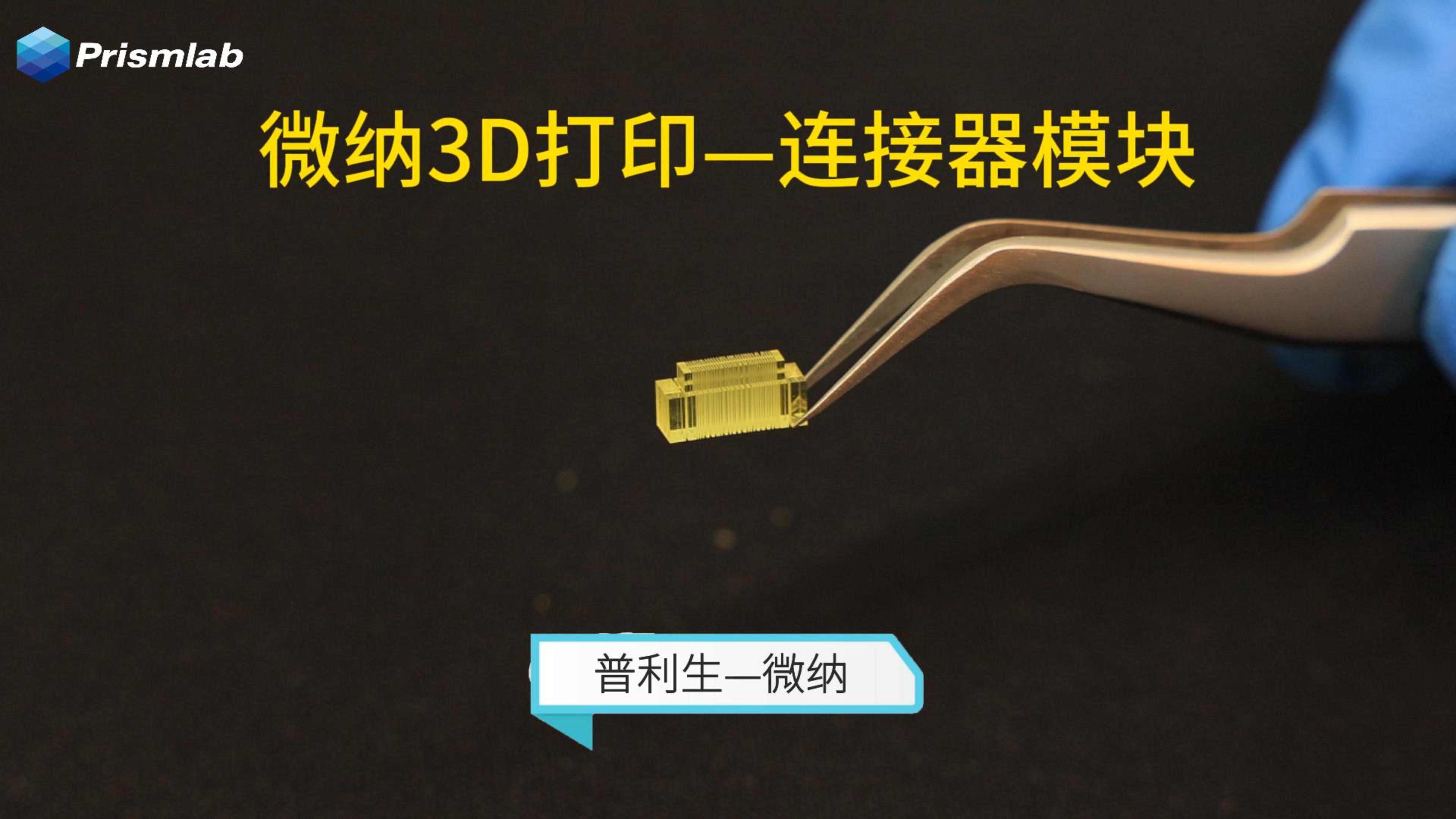

微型连接器、MEMS传感器、光波导器件无需开模，3天即可完成样品交付，原本几周的打样时间直接压缩至3天以内。多版本设计方案可同步批量打印测试，快速验证结构、电气性能，新品研发迭代速度提升数倍，轻松应对多批次、小批量紧急订单。

高端医疗器械领域

陶瓷微针、内窥镜微型端头、植入类精密配件，高强度陶瓷、生物相容性树脂均可高速批量成型。复杂镂空、薄壁异型结构一体化打印，批量生产单件均仅需十几分钟，助力医疗设备企业快速完成医疗器械注册送检、小批量商业化落地。

效率升级带来的三大核心商业价值

压缩研发周期，抢占市场先机

设计修改即可快速打样，多轮迭代周期从数月缩短至数周，新品更快落地上市，在精密制造赛道建立先发优势。

大幅降低综合生产成本

省去高额开模费用、人工值守成本、二次打磨报废损耗，同等产能下综合生产成本降低，小批量、定制化订单盈利能力显著提升。

柔性量产能力，拓宽业务边界

既能做实验室单件高精度原型，又能承接工业级批量订单，一台设备覆盖研发打样+中小批量生产，无需多台设备重复投入，设备投资回报率最大化。

当精密制造告别效率内卷，选对技术就是核心竞争力

长久以来，微纳制造行业一直在精度和速度之间艰难取舍，而普利生用自主可控的亚像素微扫描技术，交出了两全答案：

不用牺牲精度，就能实现百倍效率跃升；不用高额设备投入，就能落地柔性批量生产。

从高校科研原型迭代，到医疗、电子、航空高端精密零部件量产，普利生微纳3D打印，以速度赋能创新，用精度守护品质，助力每一家企业、每一个科研团队，打破制造效率瓶颈，实现从实验室技术到工业化量产的高效跨越。
